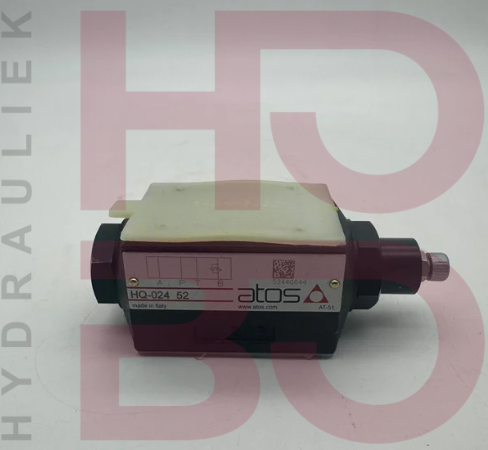

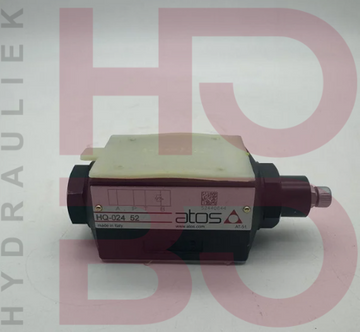

Atos NG06 enkelwerkende stroomregelventiel poort B

Atos HQ-024 is een modulair smoorventiel voor montage volgens ISO 4401 maat 03 (NG6). Het ventiel behoort tot de HQ-serie en is niet druk gecompenseerd. De smoring wordt ingesteld met een instelschroef en werkt op poort B, terwijl vrije doorstroming in de tegenovergestelde richting mogelijk is via de geïntegreerde terugslagklep.

Het ventiel wordt toegepast in hydraulische installaties waar een eenvoudige, betrouwbare en compacte debietregeling gewenst is. De HQ-024 is geschikt voor industriële en mobiele toepassingen en kan in elke montagepositie worden gebruikt.

Hydraulische gegevens:
Maximale werkdruk: 350 bar
Maximale volumestroom: tot 80 l/min (standaard uitvoering)

Montage:
ISO 4401-03-02-0-05 (NG6)
Poorten A, B, P en T: maximaal Ø 7,5 mm

Afmetingen (volgens maatblad HQ-0):
Lengte: ca. 128 mm
Breedte: ca. 45 mm
Hoogte: ca. 95 mm

Gewicht:
ca. 1,2 kg
