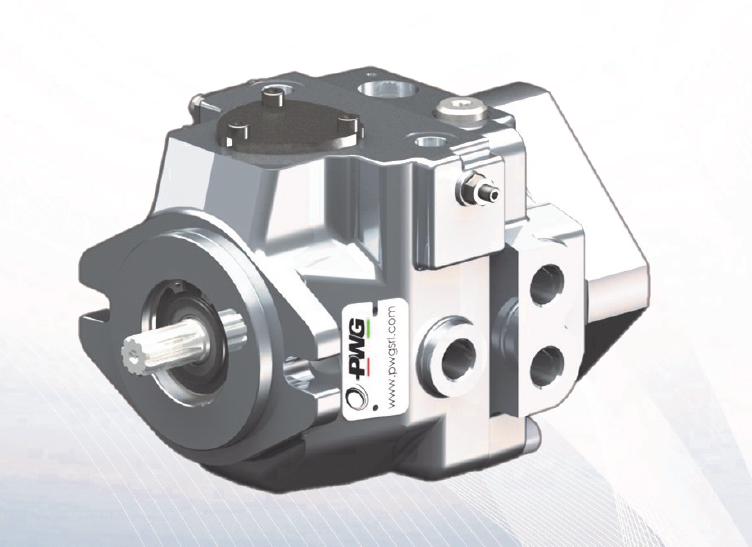

PWG C1-14-XX-LWX-6-21-R-1-G-00-00 Variabele Axiale Plunjerpomp

De PWG C1-14-XX-LWX-6-21-R-1-G-00-00 is een variabele axiale plunjerpomp voor gesloten hydraulische circuits. Deze uitvoering is voorzien van een handmatige regeling zonder nulstelling (LWX), een gesplineerde Z9-as en BSPP aansluitingen. De pomp heeft een cilinderinhoud van 14 cc per omwenteling en is geschikt voor toepassingen waar een compacte, betrouwbare hydrostatische aandrijving vereist is.

Configuratie:
– Cilinderinhoud: 14 cc/omw
– Cilinderbegrenzing: XX (geen begrenzing)
– Regelaar: LWX handmatig zonder nulstelling
– Predispositie: 6 = Bosch Group 1 met laadpomp
– Drukinstelling: 21 = 210 bar
– Draairichting: R = rechtsom (CW, gezien vanaf aszijde)
– Asuitvoering: 1 = gesplineerd Z9 – 16/32 DP
– Aansluitingen: G = BSPP schroefdraad
– Opties: 00 = zonder extra opties
– Speciale uitvoering: 00 = standaard

Technische gegevens:
– Flensuitvoering: SAE A
– Cilinderinhoud: 14 cc/omw
– Laadpomp: 5,4 cc/omw
– Maximaal toerental: 3600 rpm
– Minimaal toerental: 700 rpm
– Nominale druk: 230 bar
– Ingestelde druk (uitvoering 21): 210 bar
– Maximale piekdruk: 270 bar (max. 1% per minuut)
– Laaddruk: 10–20 bar (standaard 20 bar)
– Maximale carterdruk: 2 bar
– Minimale aanzuigdruk: ≥ 0,8 bar
– Traagheidsmoment: 0,0014 kg m²
– Gewicht: circa 7 kg

Aansluitingen BSPP uitvoering:
– Drukpoorten A–B: 3/8 G
– D1–D2 drain: 3/8 G
– Aanzuiging S: 1/2 G
– Laaddruk P: 1/4 G
– Hoge druk meetpunt pa: 1/4 G

Regeling LWX:
– Benodigd bedieningskoppel bij 40 bar: 6–15 Nm
– Benodigd bedieningskoppel bij 200 bar: 12–25 Nm
– Geen automatische terugkeer naar nulstand
