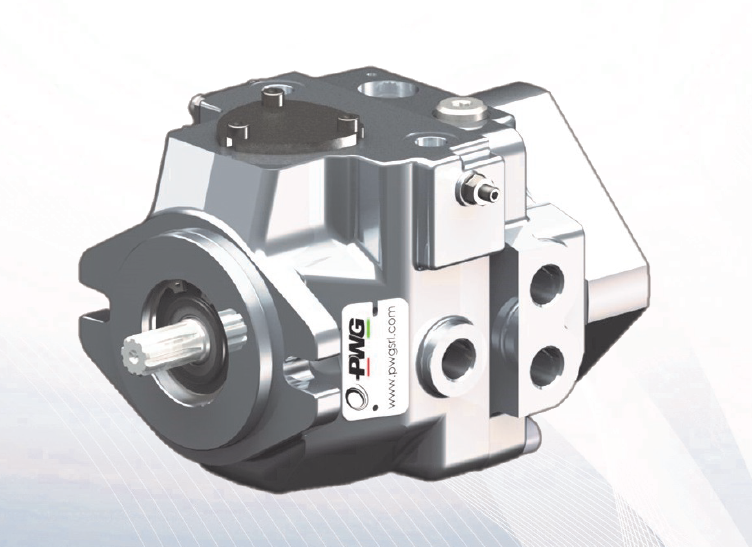

PWG C1-14-XX-LWX-6-21-R-1-G-00-00 Variabele Axiale Plunjerpomp
De PWG C1-14-XX-LWX-6-21-R-1-G-00-00 is een variabele axiale plunjerpomp voor gesloten hydraulische circuits met aluminium huis. De pomp is voorzien van een handmatige regeling zonder nulstelling (LWX) en een Bosch GR1 through drive met geïntegreerde laadpomp. De cilinderinhoud bedraagt 14 cc per omwenteling.
Configuratie:
-
Serie C1 – 14 cc per omwenteling
-
Displacement limitatie XX – geen begrenzing
-
Regelaar LWX – handmatig zonder nulstelling
-
Predispositie 6 – Bosch GR1 met laadpomp
-
Drukcode 21 – overdrukventiel 210 bar
-
Draairichting R – rechtsom (CW, asaanzicht)
-
Asuitvoering 1 – gesplineerd Z9 16/32 DP (mannelijk)
-
Poortuitvoering G – BSPP schroefdraad
-
Opties 00 – zonder extra opties
-
Speciale uitvoering 00 – standaard
Technische hoofdgegevens:
-
Type variabele axiale plunjerpomp voor gesloten circuit
-
Cilinderinhoud 14 cc/omw
-
Flens SAE A
-
Laadpomp 5,4 cc/omw
-
Maximaal toerental 3600 rpm
-
Minimaal toerental 700 rpm
-
Nominale druk 230 bar
-
Maximale piekdruk 270 bar (max. 1% per minuut)
-
Ingestelde druk uitvoering 21 = 210 bar
-
Laaddruk 10–20 bar (standaard 20 bar)
-
Maximale carterdruk 2 bar
-
Minimale aanzuigdruk ≥ 0,8 bar
-
Traagheidsmoment 0,0014 kg m²
-
Gewicht circa 7 kg
Aansluitingen BSPP uitvoering (metrisch):
-
A–B drukpoorten 3/8 G
-
D1–D2 drain 3/8 G
-
S aanzuiging 1/2 G
-
P laaddruk 1/4 G
-
pa hogedruk meetpunt 1/4 G
As- en through drive gegevens:
-
As spline Z9 – 16/32 DP (9 tanden)
-
Bosch GR1 through drive met laadpomp
-
SAE A montageflens
Regelaar LWX specificaties:
-
Directe mechanische verstelling via swash plate pen
-
Geen automatische nulstelling
-
Benodigd koppel bij 40 bar 6–15 Nm
-
Benodigd koppel bij 200 bar 12–25 Nm
Afmetingen en bouwvorm:
-
Compacte aluminium behuizing C1 14/18 serie
-
Montage volgens SAE A flenspatroon
-
Standaard poortpositie A, B, S, P, D1, D2 volgens maattekening
-
Spline as conform Z9 16/32 DP norm
-
Geschikt voor Bosch GR1 aanbouwpomp
