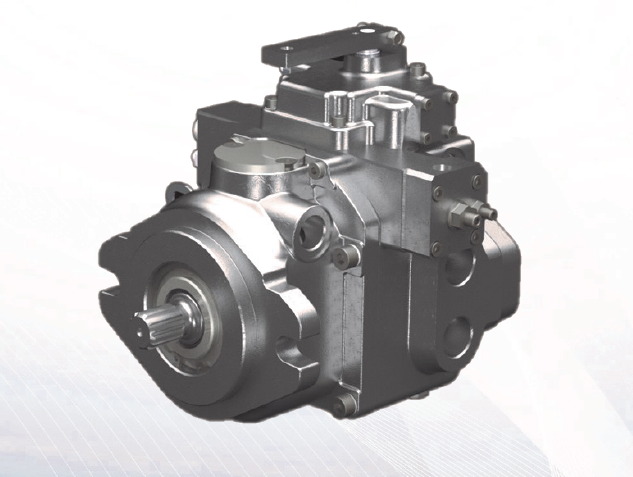

PWG C228XXLNX330R1G00 Variabele Axiale Plunjerpomp 28 cc

De PWG C228XXLNX330R1G00 is een variabele axiale plunjerpomp uit de C2 21/28/35 serie, ontworpen voor gesloten hydraulische circuits. De pomp heeft een cilinderinhoud van 28 cc per omwenteling en is voorzien van een handmatige regeling met nulstelling (LNX). Dankzij de kantelbare swash plate is de cilinderinhoud traploos regelbaar en kan de oliestroom worden omgekeerd.

Configuratie:
– Cilinderinhoud: 28 cc/omw
– Cilinderbegrenzing: XX (geen begrenzing)
– Regelaar: LNX handmatig met nulstelling
– Predispositie: 3 = SAE A Z9 – 16/32 DP met laadpomp
– Drukinstelling: 30 = 300 bar
– Draairichting: R = rechtsom (CW, gezien vanaf aszijde)
– Asuitvoering: 1 = gesplineerd Z13 – 16/32 DP
– Poortuitvoering: G = BSPP schroefdraad
– Opties: 00 = zonder extra opties
– Speciale uitvoering: 00 = standaard

Technische gegevens:
– Type: Variabele axiale plunjerpomp
– Toepassing: Gesloten circuit
– Flens: SAE B
– Cilinderinhoud: 28 cc/omw
– Laadpomp: 11 cc/omw
– Maximaal toerental: 3600 rpm
– Minimaal toerental: 700 rpm
– Nominale druk: 270 bar
– Maximale piekdruk: 350 bar (max. 1% per minuut)
– Ingestelde druk uitvoering 30: 300 bar
– Laaddruk: 15–25 bar (standaard 20 bar)
– Maximale carterdruk: 2 bar
– Minimale aanzuigdruk: ≥ 0,8 bar
– Traagheidsmoment: 0,0018 kg m²
– Gewicht: circa 22 kg

Aansluitingen BSPP uitvoering:
– A–B drukpoorten: 3/4 G
– D1–D2 drain: 1/2 G
– S aanzuiging: 3/4 G
– P laaddruk: 1/8 G – 1/4 G
– A–B pilotpoorten: 1/4 G

As- en flensgegevens:
– As: Gesplineerd Z13 – 16/32 DP (mannelijk)
– Flens: SAE B
– Through drive volgens predispositiecode
– Geschikt voor tandemopbouw

Regelaar LNX:
De LNX uitvoering is een handmatige regeling met mechanische nulstelling via interne veer.
– Bediening via draaipunt geïntegreerd in de swash plate
– Benodigd koppel bij 40 bar: 6–15 Nm
– Benodigd koppel bij 200 bar: 12–25 Nm
– Automatische terugkeer naar nulstand

Afmetingen:
Volgens de maattekeningen van de C2 LNX uitvoering (zie afmetingenoverzicht in de datasheet):
– Compacte gietijzeren behuizing
– Montage volgens SAE B flenspatroon
– Drukpoorten gepositioneerd aan zijkant A en B
– Geïntegreerde laadpomp achterzijde
– Asuitvoering Z13 – 16/32 DP conform splinemaatvoering
